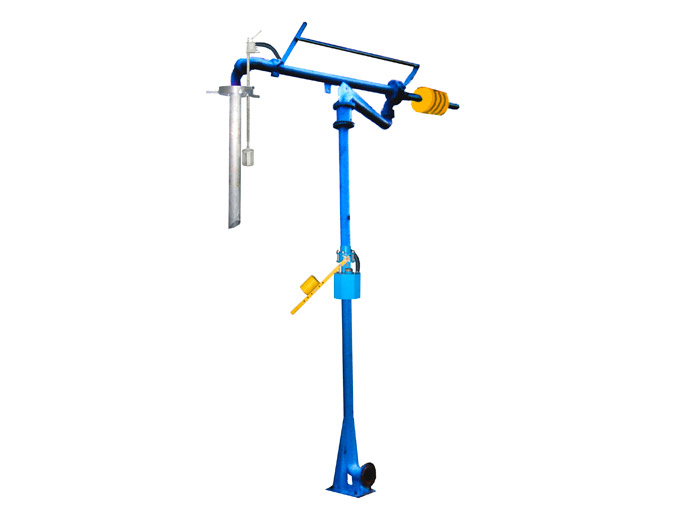

АСН-100А
Устройство АСН-100А предназначено для верхнего налива нефти и нефтепродуктов в автомобильные цистерны
Особенности:
 1) Двухрядные шарниры обеспечивают легкое перемещение устройства без перекосов при длительной эксплуатации.
2) Система автоматического прекращения налива:
- автономная- не требует для работы дополнительных источников энергии;
- при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывается заслонка - прекращается налив и исключает перелив;
- обеспечивает прекращение налива без гидроудара;
- датчик уровня фиксируется зажимом на устройстве в любом необходимом положении по высоте. Это необходимо для установки предельного уровня налива в автоцистернах различных типов;
- при необходимости позволяет прекратить налив вручную- рукояткой заслонки или втулкой в верхней части датчика уровня.
3) Ручная заслонка позволяет контролировать налив непосредственно с автоцистерны.
| Техническая характеристика |
| Наименование показателя |
Значение |
| Диаметр условного прохода, мм |
100 |
| Зона действия, м |
3,6 |
| Условное давление, МПа (кгс/см2), не более |
1,0 (10) |
| Расчетная пропускная способность, м3/час, не более |
150 |
| Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более |
50 (5,0) |
| Назначенный срок службы, лет, не менее |
10 |
| Обслуживающий персонал, чел |
1 |
| Габаритные размеры в сложенном положении, мм, не более: высота длина ширина |
4380 3100 800 |
| Масса, кг, не более |
255 |
|
